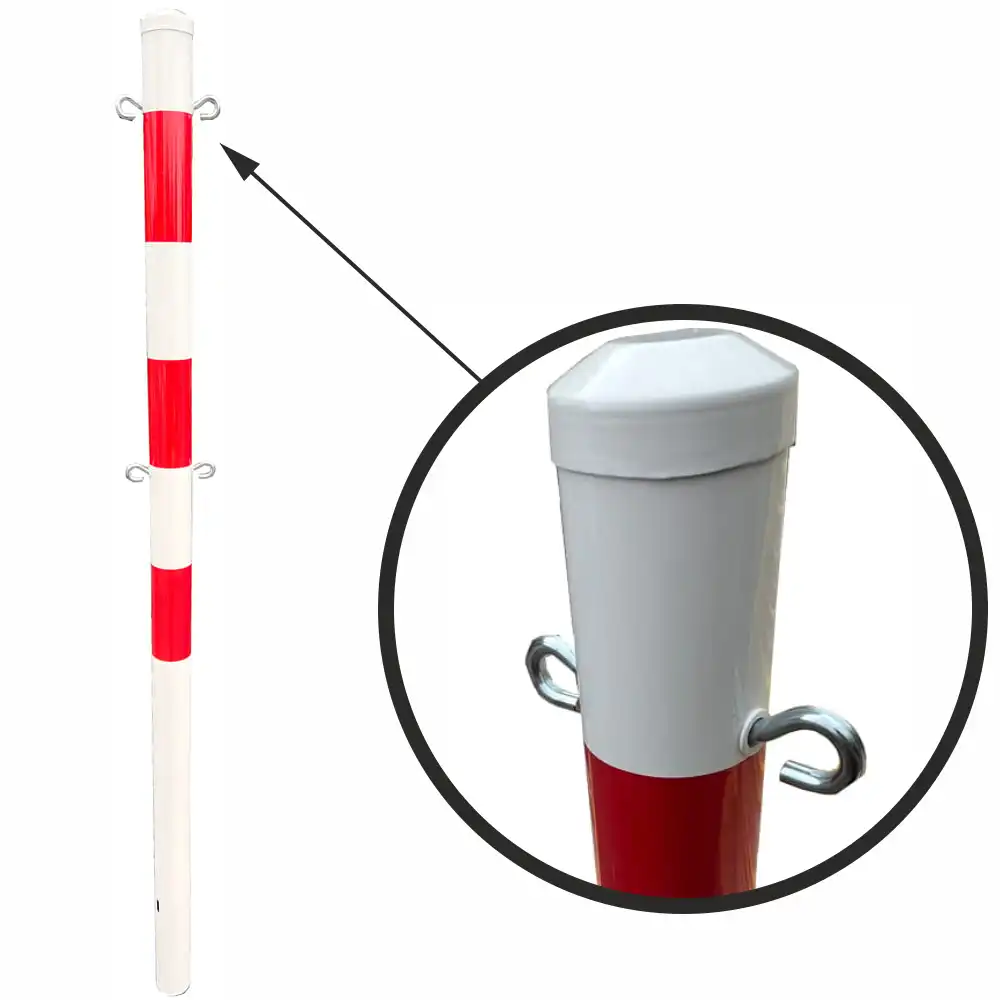

Słupek z haczykami U-12b – ogrodzenie łańcuchowe – wys. 150 cm to stalowy element do wykonania ogrodzenia oddzielającego chodnik od jezdni i kierującego pieszych na wyznaczone przejścia. Cztery wkręcane haczyki, rozmieszczone parami na dwóch wysokościach, umożliwiają zawieszenie podwójnych łańcuchów.

Konstrukcja i widoczność

Słupek wykonano z rury stalowej o średnicy zewnętrznej 60,3 mm, zabezpieczonej ocynkiem i białym lakierem proszkowym. Czerwone pasy z folii odblaskowej I generacji odbijają padające światło, ułatwiając zauważenie ogrodzenia po oświetleniu reflektorami.

Wkręcane haczyki pozwalają zamocować łańcuchy po obu stronach słupka. Słupki pośrednie mogą dzięki temu łączyć sąsiednie odcinki ogrodzenia.

Zastosowanie ogrodzenia łańcuchowego U-12b

Ogrodzenia U-12b stosuje się wzdłuż ulic, szczególnie przy dużym ruchu pieszych oraz w obrębie skrzyżowań, gdzie potrzebne jest skierowanie pieszych na wyznaczone przejścia. Pomagają ograniczyć przekraczanie jezdni poza miejscami do tego przeznaczonymi.

Ogrodzeń łańcuchowych nie dopuszcza się przed obiektami, do których uczęszczają dzieci. W takich miejscach mogą być stosowane ogrodzenia segmentowe U-12a. Lokalizację i długość wygrodzenia należy dobrać do warunków ruchu i projektu organizacji ruchu.

Montaż i wysokość po osadzeniu

1500 mm to długość całkowita słupka, a nie wysokość ogrodzenia nad nawierzchnią. Słupek jest przeznaczony do zabetonowania, dlatego jego dolna część pozostaje w podłożu.

Zgodnie z pkt 5.4 załącznika nr 4 do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (tekst jednolity: Dz.U. z 2019 r. poz. 2311, z późn. zm.):

• wysokość ogrodzenia łańcuchowego powinna wynosić 1,10 m;
• rozstaw słupków powinien wynosić 1,5 m lub 2,0 m;
• strzałka ugięcia łańcucha powinna wynosić maksymalnie 0,10 m.

Ugięcie do 10 cm oznacza, że najniższy punkt zawieszonego łańcucha znajduje się najwyżej 10 cm poniżej poziomu jego mocowań. Wymiary fundamentu i sposób osadzenia należy dobrać do podłoża oraz dokumentacji montażowej.

Ile słupków potrzeba?

Na prosty odcinek ogrodzenia o długości 12 m potrzeba 7 słupków przy rozstawie 2 m albo 9 słupków przy rozstawie 1,5 m. Obliczenie obejmuje słupek na obu końcach odcinka i zakłada brak przerw w ogrodzeniu.

Przy prowadzeniu łańcuchów na dwóch poziomach suma rozpiętości dla takiego odcinka wynosi 24 m. Przy zamawianiu łańcucha trzeba dodatkowo uwzględnić jego zwis i sposób połączenia z haczykami.

Dobierz łańcuch do słupków

Do wykonania ogrodzenia możesz dobrać dostępne oddzielnie łańcuchy stalowe z drutu o średnicy 5 mm, zabezpieczone ocynkiem i lakierem proszkowym: łańcuch biały lub łańcuch czerwony. Oba są sprzedawane na metry bieżące. Kolorystykę i długość dobierz do projektowanego ogrodzenia.
