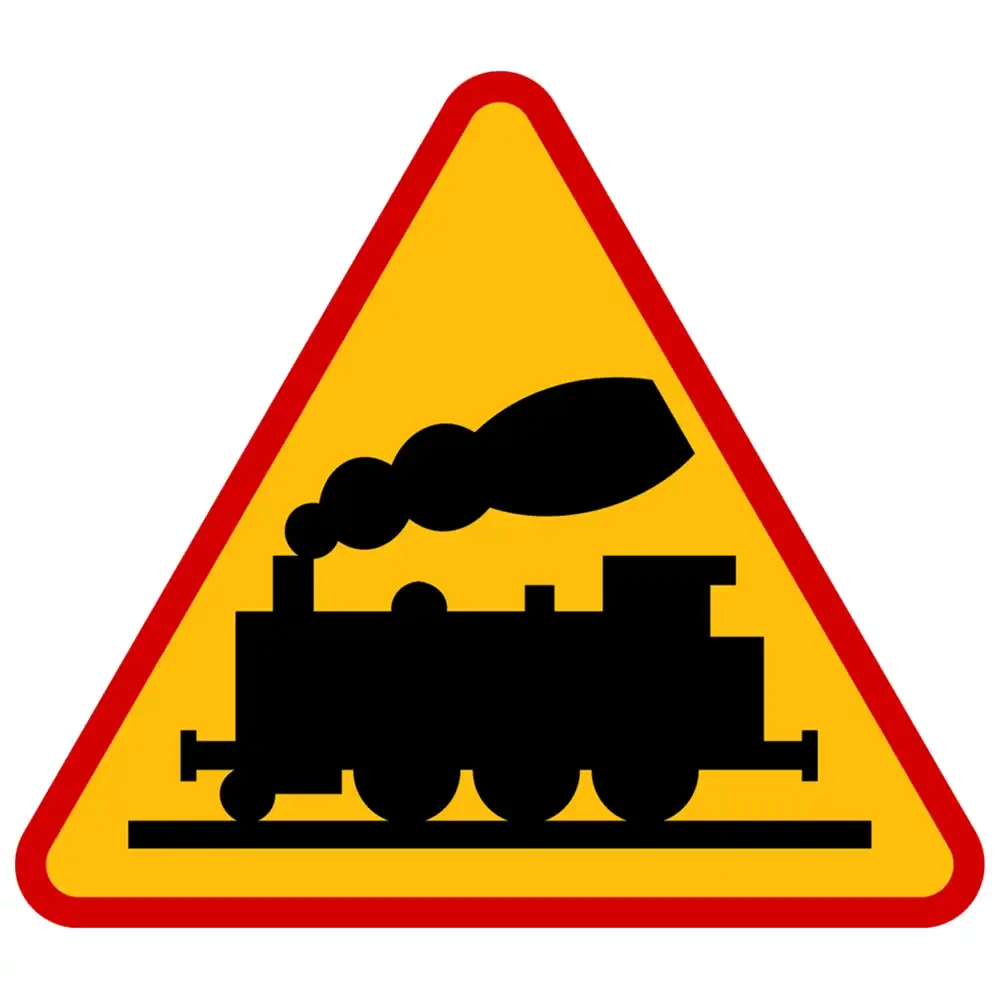

Znak drogowy A-10 - przejazd kolejowy bez zapór - 750 mm - folia II generacji

Znak drogowy A-10 "przejazd kolejowy bez zapór" ostrzega o przejeździe kolejowym niewyposażonym ani w zapory, ani w półzapory. Umieszczona pod znakiem A-10 tabliczka T-7 wskazuje układ torów i drogi na przejeździe.

Znak A-10 „przejazd kolejowy bez zapór" stosuje się przed przejazdami kolejowymi bez zapór lub półzapór — wyposażonymi w samoczynną sygnalizację świetlną (kategoria C) lub niewyposażonymi w żadne z wymienionych urządzeń (kategoria D).

Przed przejazdami kolejowymi kategorii C i D szczególnie niebezpiecznymi ze względu na:

• ostry kąt (poniżej 60°) przecięcia się drogi z linią kolejową lub
• bliskość toru kolejowego przebiegającego równolegle do osi drogi, lub
• przebieg linii kolejowej w łuku

należy stosować pod znakiem A-10 tabliczkę T-7 podającą schematycznie rzeczywisty układ torów i drogi na takim przejeździe. Bezpośrednio przed przejazdem kolejowym kategorii C i D oraz przed przejściami użytku publicznego dla pieszych (kategoria E), bez obsługiwanego urządzenia zabezpieczającego, umieszcza się znak „Krzyż św. Andrzeja":

• o pojedynczych ramionach, znak G-3 przed przejazdami kolejowymi na liniach jednotorowych,
• o podwójnych dolnych ramionach, znak G-4 przed przejazdami kolejowymi na liniach dwu- i wielotorowych.

Znaki G-3 i G-4 należy umieszczać w miejscu, w którym — w związku z ruchem pociągu — powinien być zatrzymany pojazd na drodze, a więc nie bliżej niż 5 m od skrajnej szyny; przed przejściami odległość ta nie może być mniejsza niż 3 m od skrajnej szyny. Wymienione odległości mogą być zwiększone, jeżeli:

• poprawi to widoczność znaku z drogi,
• ze względu na ostry kąt przecięcia się linii kolejowej z drogą, konieczne jest zapewnienie co najmniej 3 m odległości pojazdu od skrajnej szyny, mierząc w linii prostopadłej do osi toru.
