Lampy i sygnalizatory drogowe

Jakie urządzenie wybrać do oznakowania robót drogowych?

Dobór zacznij od zadania, które ma spełniać sygnał świetlny. Oznaczenie wygrodzenia wykopu, wskazanie kierunku ominięcia zamkniętego pasa i naprzemienne przepuszczanie pojazdów przez zwężenie wymagają różnych urządzeń. Następnie dopasuj warunki pracy, kierunkowość, mocowanie i zasilanie.

Lampy na wygrodzenia, tablice kierujące i pachołki

Lampy ostrzegawcze uzupełniają oznakowanie przeszkód i miejsc prowadzenia robót. W ofercie znajdują się między innymi modele SOLOlite, StarLED, STAR 2000 i TopLED oraz lampy przeznaczone do tablic kierujących U-21 i pachołków drogowych. Różnice dotyczą między innymi barwy światła, liczby kierunków emisji, automatyki zmierzchowej, sposobu mocowania i zasilania.

Żółta lampa StarLED z zamkiem jest dwukierunkowa, ma fotokomórkę i umożliwia pracę w trybie stałym lub migającym. Do montażu na pachołkach oferowane są między innymi ConeFix i CONESTAR 1000. Przy takim zastosowaniu sprawdź dopasowanie lampy do konstrukcji konkretnego pachołka.

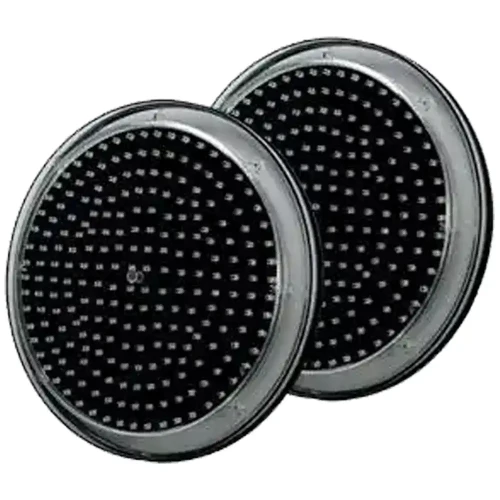

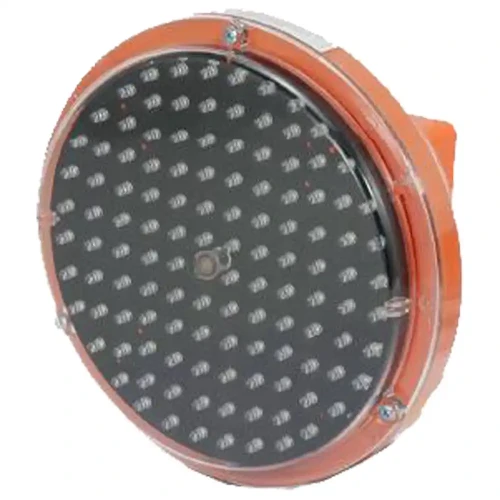

Lampy wczesnego ostrzegania, emitery i panele LED

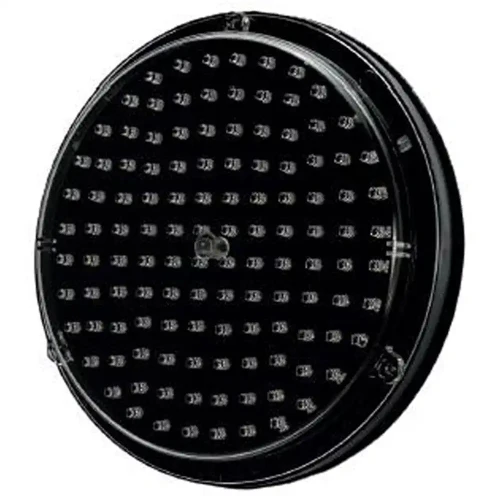

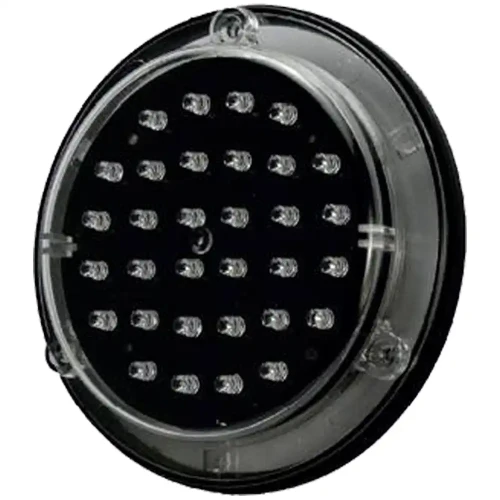

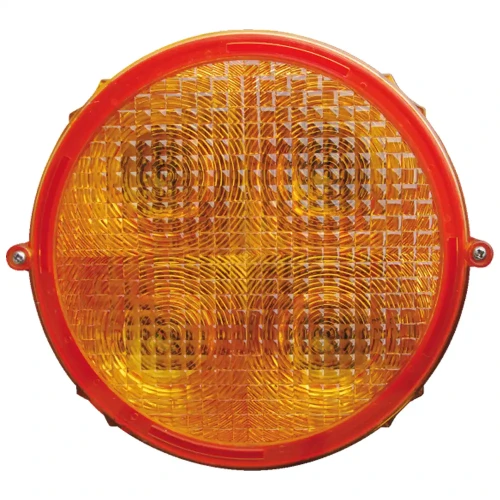

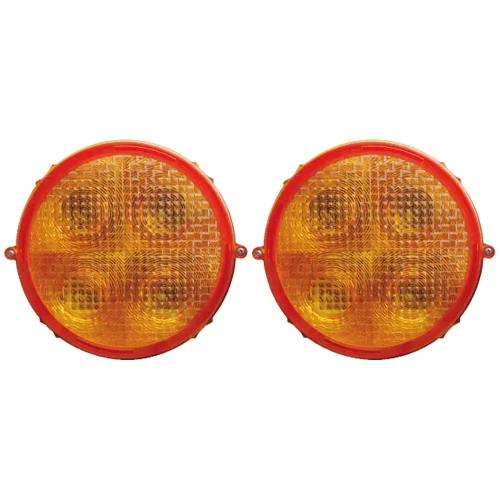

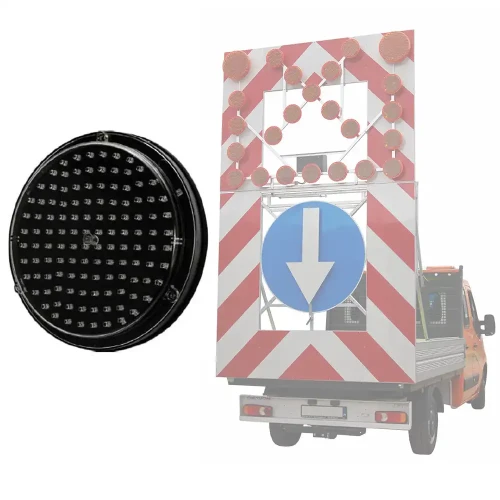

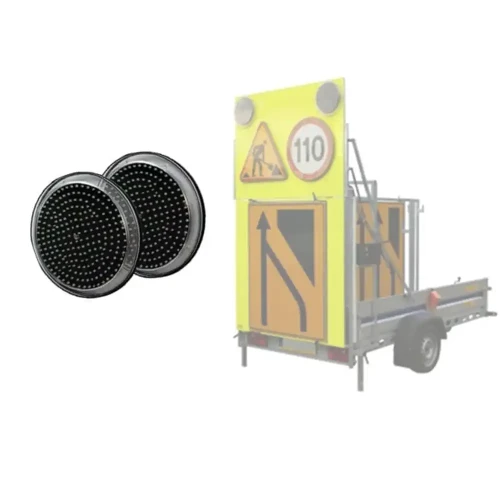

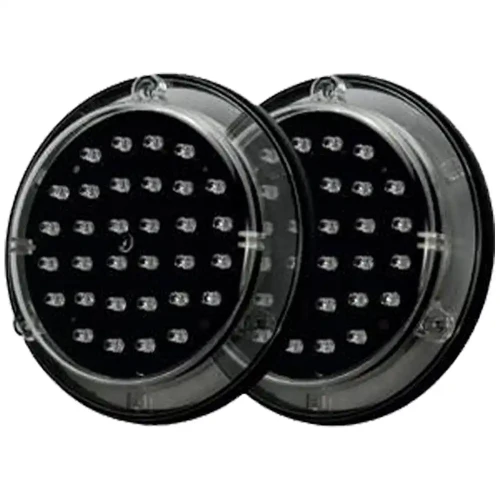

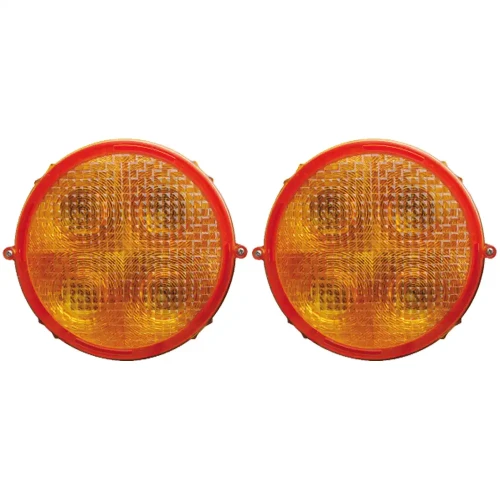

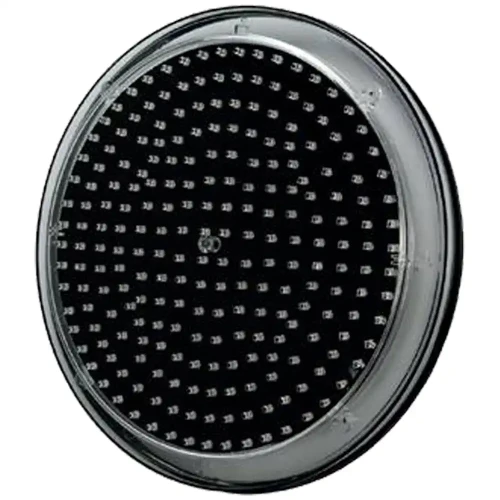

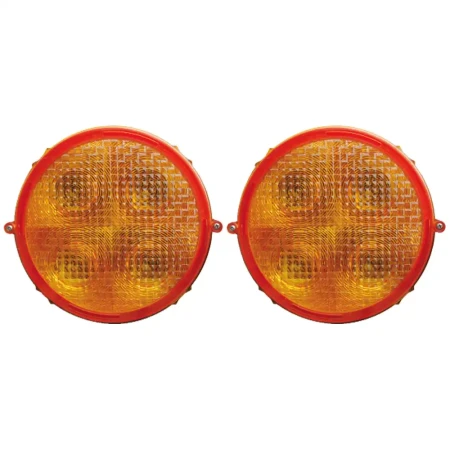

Ta grupa służy do ostrzegania uczestników ruchu o robotach drogowych i innych zagrożeniach. Obejmuje pojedyncze lampy, zestawy dwóch lamp oraz panele LED. Przykładami są RS 2000 LED i zestaw emiterów MS 340 LED.

Nie wybieraj urządzenia wyłącznie według średnicy soczewki lub liczby diod. Porównaj parametry świetlne, kierunek emisji, tryby pracy oraz wymagania montażowe. Dopasuj również napięcie zasilania: w ofercie występują osobne zestawy 12 V i 24 V oraz urządzenia opisane jako 12/24 V. Nie zakładaj, że każdy model można podłączyć do obu instalacji.

Flary elektroniczne i dyski sygnalizacyjne

Flary i dyski są przenośnymi urządzeniami do dodatkowego oznaczania miejsca awarii, zdarzenia lub strefy prac. Przydają się ekipom utrzymania dróg, pomocy drogowej i służbom technicznym, gdy potrzebne jest szybkie rozstawienie punktów ostrzegawczych.

Mactronic O-Flare to zestaw sześciu dysków z magnesami, synchronizacją oraz walizką ładującą. Dostępny jest również zestaw sześciu zsynchronizowanych dysków X-Flare. Przy porównaniu zestawów sprawdź barwę światła, sposób mocowania, dostępne sekwencje, czas pracy w wybranym trybie i wyposażenie do ładowania. Sama liczba dysków nie potwierdza możliwości ich synchronizacji.

Fale świetlne — prowadzenie ruchu wzdłuż wygrodzenia

Fale świetlne tworzą ciąg punktów błyskających w określonej kolejności. Służą do optycznego prowadzenia ruchu, między innymi przy zmianie toru jazdy i omijaniu strefy robót. W kategorii znajdują się rozwiązania przewodowe, radiowe i zestawy na belce.

• System przewodowy: przy rozmieszczeniu lamp trzeba uwzględnić długość kabli, ich zabezpieczenie i sposób podłączenia.
• System radiowy: wymaga zachowania warunków łączności oraz dopuszczalnych odległości między elementami.
• Zestaw na belce: ma punkty świetlne rozmieszczone na wspólnej konstrukcji, dlatego przed zakupem należy dopasować jej wymiary i mocowanie.
• Pojedyncza lampa do rozbudowy: musi być zgodna z posiadanym systemem. W niektórych rozwiązaniach występują osobne lampy sterujące i dodatkowe.

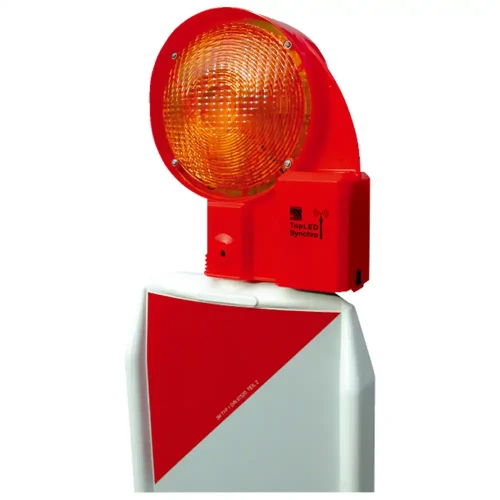

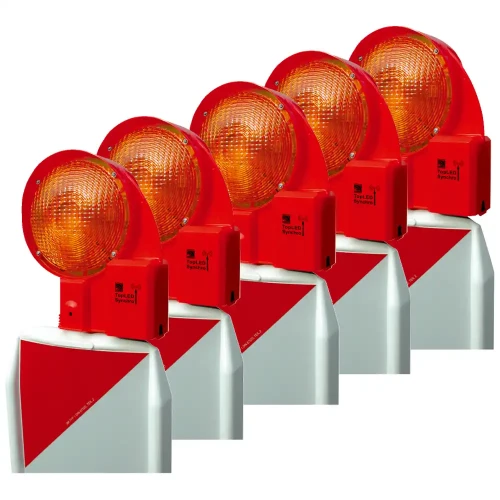

Przykładowo TopLED Synchro jest oferowany jako zestaw pięciu lamp, a pojedyncza lampa TopLED Synchro stanowi odrębną pozycję. Kilka zwykłych lamp migających niezależnie nie zastępuje systemu sekwencyjnego.

Strzały świetlne i belki sygnalizacyjne

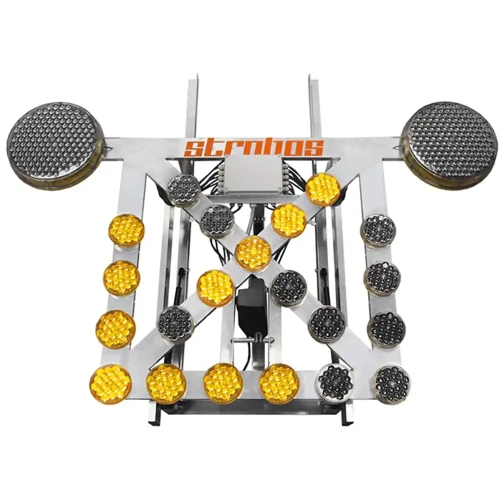

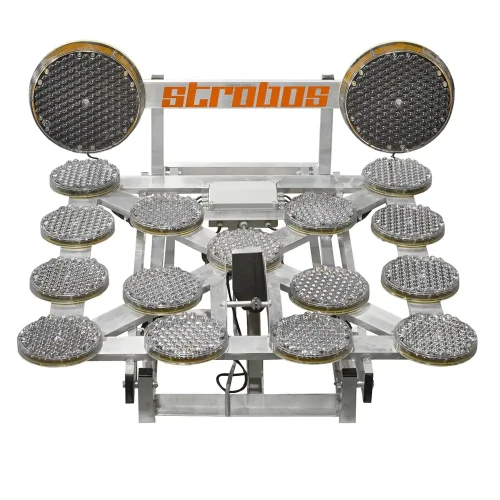

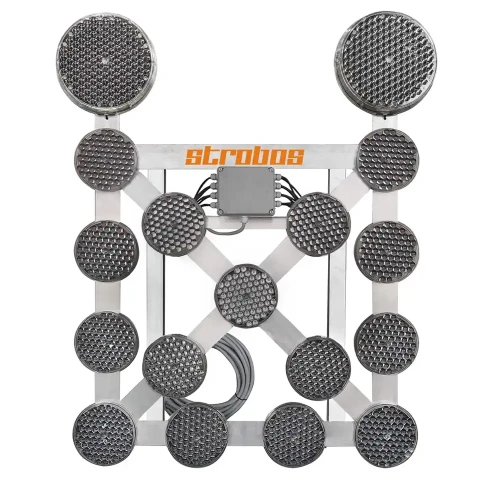

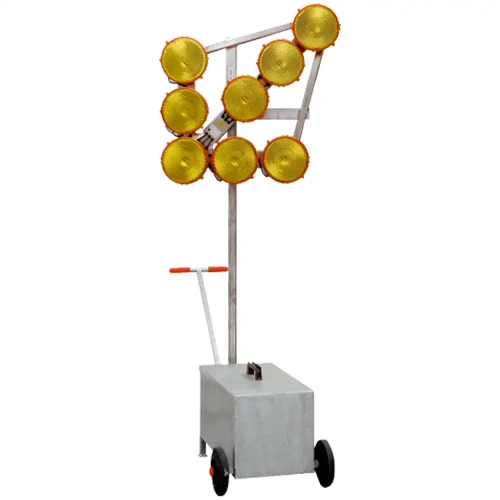

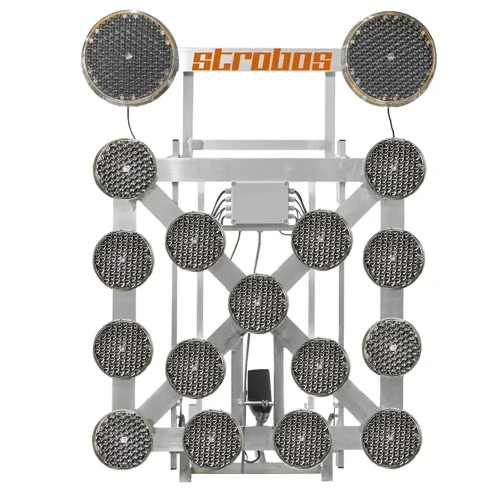

Strzały świetlne wskazują kierunek ominięcia przeszkody lub przejazdu obok zamkniętego pasa. Oferta obejmuje konstrukcje przewoźne, stałe i składane, w tym wersje składane elektrycznie. Porównaj sposób montażu, dostępne wskazania, sterowanie, zasilanie oraz wymiary robocze i transportowe.

Belki sygnalizacyjne służą do ostrzegawczego oznaczania pojazdów. Dostępne belki Montana mają długość 140 lub 180 cm. Dobierz je do miejsca montażu, mocowań i instalacji elektrycznej pojazdu. Belka ostrzegawcza i strzała wskazująca kierunek przejazdu pełnią różne funkcje.

Sygnalizacja wahadłowa — sterowanie przejazdem przez zwężenie

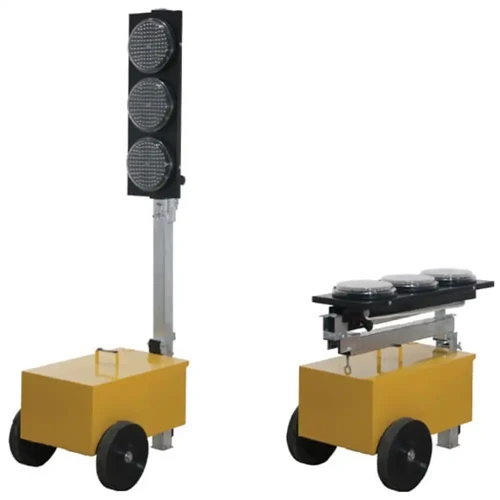

Sygnalizacja wahadłowa steruje naprzemiennym przejazdem pojazdów z przeciwnych kierunków przez wspólny odcinek jezdni. W ofercie znajdują się urządzenia z komorami świetlnymi o średnicy 200 i 300 mm oraz wariant 200 mm z minutnikiem. W tym wariancie minutnik zastępuje środkowe żółte światło i wyświetla czas pozostały do zmiany sygnału.

Przed zakupem porównaj układ komór, sposób synchronizacji, zakres regulacji programu i zawartość zestawu. Ustawienia cyklu muszą uwzględniać warunki przejazdu oraz czas potrzebny na opróżnienie zwężonego odcinka. Określenie „bezprzewodowa” dotyczy komunikacji między urządzeniami — nie oznacza pracy bez źródła zasilania.

Warunki pracy, zasilanie i kierunkowość — trzy osobne kryteria wyboru

Określenia „LED”, „zmierzchowa”, „solarna” i „dwukierunkowa” opisują różne cechy. LED wskazuje źródło światła, automatyka zmierzchowa steruje pracą zależnie od oświetlenia otoczenia, panel solarny uczestniczy w zasilaniu, a kierunkowość określa sposób emisji sygnału. Te cechy mogą występować w jednym urządzeniu.

• Praca dzienna lub nocna: jeżeli ostrzeganie jest potrzebne również w dzień, wybierz model przeznaczony do takich warunków. Sama obecność diod LED lub fotokomórki nie potwierdza przydatności do pracy dziennej.
• Zasilanie bateryjne, akumulatorowe lub solarne: sprawdź typ źródła energii, napięcie i czas pracy. Dla lampy solarnej istotny jest także czas działania bez doładowania i możliwość zapewnienia panelowi dostępu do światła słonecznego.
• Emisja jedno- lub dwukierunkowa: dopasuj ją do kierunków, z których uczestnicy ruchu mają dostrzegać sygnał. Lampa dwukierunkowa emituje światło w dwóch przeciwnych kierunkach; nie jest to równoznaczne z emisją dookoła urządzenia.

Baterie, akumulatory i klucze — skompletuj wyposażenie

Sprawdź, czy wybrana lampa jest sprzedawana z zasilaniem i elementami potrzebnymi do obsługi. W kategorii dostępne są między innymi baterie H4R25 6 V/7 Ah, baterie IEC 4R25 6 V/9 Ah i baterie Kompakt 50 6 V/50 Ah, a także akumulatory do wybranych urządzeń.

Dobieraj zasilanie według wymagań konkretnego modelu: napięcia, wymiarów komory, układu styków oraz liczby baterii. Zgodne napięcie nie wystarcza do potwierdzenia dopasowania. Czas pracy porównuj dla tego samego trybu świecenia i konfiguracji zasilania.

Do obsługi lamp z odpowiednim zamkiem dostępny jest klucz Secura do zamków StarLED. Klucz dobierz do rodzaju zamka, a uchwyt — do konstrukcji, na której urządzenie będzie zamontowane.

Co ustalić przed zamówieniem?

• Funkcję sygnału: ostrzeganie o przeszkodzie, prowadzenie ruchu, wskazanie kierunku ominięcia czy sterowanie przejazdem.
• Parametry świetlne: barwę, kierunkowość, tryb stały lub błyskowy oraz wymagane parametry dla danego zastosowania.
• Mocowanie: dopasowanie do pachołka, tablicy, zapory, konstrukcji wsporczej lub pojazdu.
• Warunki eksploatacji: stopień ochrony IP, dopuszczalną temperaturę pracy i możliwość regularnej obsługi urządzenia.
• Jednostkę sprzedaży: pojedynczą lampę, element sterujący, lampę dodatkową albo kompletny zestaw.
• Wyposażenie: baterie lub akumulatory, ładowarki, uchwyty, klucze i przewody objęte daną ofertą.

Liczbę urządzeń dobierz do rozmieszczenia punktów świetlnych w dokumentacji robót. Osobno uwzględnij zasilanie każdego urządzenia oraz zapas potrzebny na czas prowadzenia prac. Przy doborze do oznakowania drogowego kieruj się funkcją urządzenia i wymaganiami projektu organizacji ruchu. W zapytaniu podaj rodzaj robót, miejsce montażu, potrzebny tryb pracy i dostępne zasilanie.
